Как рассчитать угол наклона кровли: формулы, таблицы и примеры для разных материалов

Вы когда-нибудь задумывались, почему крыши домов в Сибири крутые, а на Средиземноморье - практически плоские? Ответ кроется не в эстетике, а в физике. Угол наклона кровли определяет, как поведет себя дом под тяжестью снега, ливневых дождей и порывов ветра. Ошибка в расчетах здесь стоит дорого: от протечек до обрушения стропильной системы.

Многие хозяева думают, что чем больше угол, тем надежнее крыша. Это заблуждение. Крутая крыша создает колоссальную парусность, требуя усиленных креплений, и «съедает» полезное пространство мансарды или чердака. Плоская же крыша экономит материалы, но требует идеальной гидроизоляции, которую сложно обеспечить без профессионального оборудования. Где находится золотая середина? Давайте разберемся по шагам.

Факторы, влияющие на выбор угла наклона

Перед тем как брать в руки калькулятор, нужно понять, какие силы будут действовать на вашу конструкцию. В Новосибирске и других регионах с холодным климатом главный враг - снег. Но есть и другие нюансы.

• Снеговая нагрузка: Чем круче скат, тем меньше снега на нем задерживается. Для регионов с обильными снегопадами (как Сибирь) оптимальный угол начинается от 30-45 градусов. Если сделать скат слишком пологим (менее 25°), снег будет накапливаться, создавая давление до 180 кг/м² и более.
• Ветровая нагрузка: Здесь работает обратная логика. Плоская крыша лучше противостоит ветру. Крутой скат работает как парус. На открытых участках и в степных зонах угол редко делают больше 45°, чтобы избежать срыва покрытия.
• Тип кровельного материала: Каждый материал имеет свой минимальный угол укладки. Игнорирование этого параметра приведет к протечкам. Например, мягкая черепица требует угла не менее 11-12°, а шифер - от 20°.
• Наличие мансарды: Если вы планируете использовать пространство под крышей как жилое, угол наклона должен обеспечивать комфортную высоту стен. Обычно это 45-60 градусов.

Как рассчитать угол наклона: математика проста

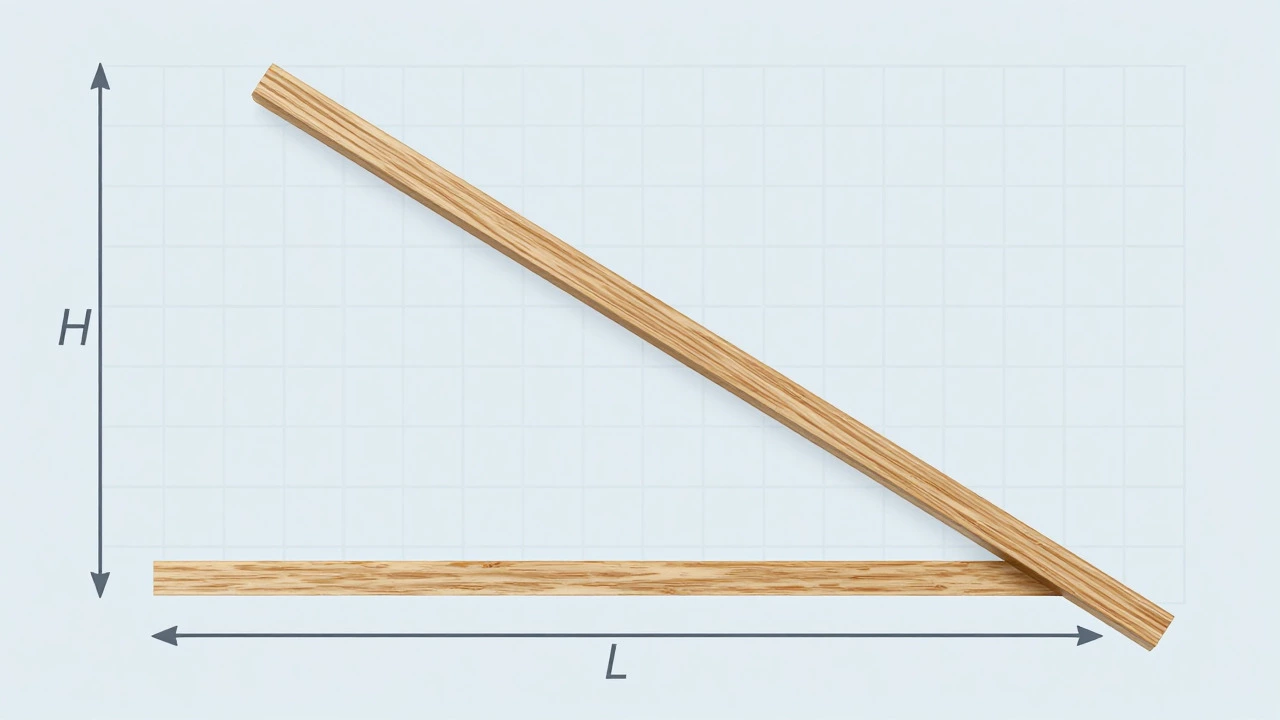

Не нужно быть инженером, чтобы посчитать уклон. Достаточно вспомнить школьную геометрию. Крыша представляет собой прямоугольный треугольник, где:

• H - высота конька (катет).
• L - половина ширины пролета (расстояние от стены до центра дома, второй катет).
• A - угол наклона.

Чтобы найти угол A, используйте формулу тангенса:

tg A = H / L
A = arctg(H / L)

Если вы знаете желаемый угол и хотите узнать высоту конька, формула меняется:

H = L * tg A

Пример расчета:
Ширина вашего дома 10 метров. Половина пролета (L) = 5 метров. Вы хотите сделать угол наклона 30 градусов.
Тангенс 30° ≈ 0.577.
Высота конька H = 5 м * 0.577 = 2.88 метра.
Значит, конек должен возвышаться над стенами почти на 3 метра.

Для удобства строители часто используют процентное соотношение уклона. Чтобы перевести градусы в проценты, умножьте тангенс угла на 100. В нашем примере: 0.577 * 100 = 57.7%. Это означает, что на каждый метр длины ската он поднимается на 57.7 см.

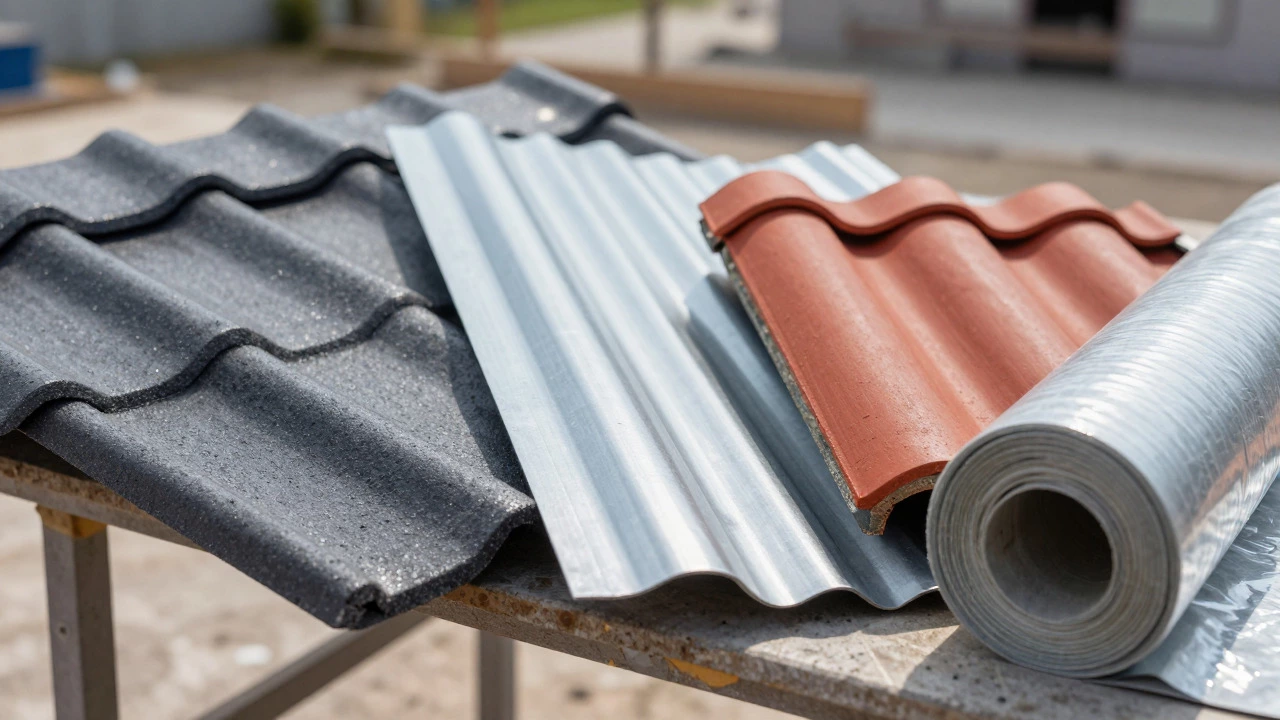

Оптимальные углы для разных кровельных материалов

Выбор материала жестко диктует геометрию крыши. Нельзя положить металлочерепицу на угол в 10 градусов - вода просто затечет под стыки. Ниже приведена таблица минимальных углов для популярных покрытий.

Обратите внимание: указанные значения - это минимумы. В условиях нашего климата рекомендуется делать запас. Например, если для профнастила достаточно 8°, лучше взять 12-15°, чтобы снег скатывался быстрее.

Расчет площади скатов и количества материалов

Узнав угол, вы можете перейти к расчету площади. Это критически важно для закупки материалов, чтобы не переплачивать за лишнее или не стоять в ожидании поставок недостающих листов.

Формула площади одного ската двускатной крыши:

S = (L + D) * W

Где:
L - длина ската (гипотенуза треугольника).
D - размер свеса карниза (обычно 0.4-0.6 м).
W - ширина дома плюс два свеса фронтона.

Чтобы найти длину ската (L), используйте теорему Пифагора или косинус:

L = H / sin A

Совет практика: Всегда добавляйте 10-15% к рассчитанной площади на подрезку, ошибки при монтаже и перекрытия. Металлочерепица и профнастил имеют сложную форму волн, и обрезки могут составлять до 20% от общего объема.

Влияние угла на стропильную систему

Геометрия крыши напрямую влияет на сечение бруса для стропил. Чем больше угол и шаг между стропилами, тем толще должен быть брус.

• Пологие крыши (до 30°): Основная нагрузка - вертикальная (снег). Стропила работают на изгиб. Можно использовать брус меньшего сечения, но чаще ставить их (шаг 60-80 см).
• Крутые крыши (более 45°): Возрастает распорное усилие на стены. Требуется установка ригелей, затяжек и подкосов. Сечение бруса увеличивается, так как конструкция становится выше и более чувствительной к ветровой нагрузке.

Для деревянного дома в Новосибирске стандартным решением является использование бруса сечением 150x50 мм или доски 50x150 мм при шаге стропил 60 см. Если шаг увеличивается до 100 см, сечение нужно проверять по таблицам СНиП, возможно, потребуется брус 150x100 мм.

Частые ошибки при расчете угла наклона

Даже опытные мастера иногда упускают важные детали. Избегайте этих ошибок:

1. Игнорирование региональных норм: В Москве и во Владивостоке разные нормы снеговой нагрузки. Используйте актуальные данные для вашего населенного пункта (СНиП 2.01.07-85).
2. Неучет веса кровельного пирога: Сама крыша весит много. Минвата, мембраны, контробрешетка, металлочерепица - все это加起来 может давать нагрузку 50-70 кг/м². Добавьте этот вес к снеговой нагрузке при расчете стропил.
3. Отсутствие снегозадержателей: На углах более 35° снег срывается пластами. Это опасно для людей внизу и может повредить водосток. Обязательно устанавливайте снегозадержатели на каждом скате.
4. Неправильный расчет высоты конька: Слишком высокий коньк делает дом неустойчивым к ветру, слишком низкий - превращает чердак в кладовую. Старайтесь придерживаться пропорций фасада.

Практический пример: расчет для дома 9x12 метров

Представим типичный жилой дом в Новосибирске. Ширина 9 метров, длина 12 метров. Планируется использование металлочерепицы.

1. Выбираем угол: Для металлочерепицы минимум 14°. Учитывая снеговую нагрузку Сибири, берем 30°.
2. Считаем половину пролета: 9 м / 2 = 4.5 м.
3. Находим высоту конька: H = 4.5 * tg(30°) = 4.5 * 0.577 = 2.6 м.
4. Находим длину ската: L = 4.5 / cos(30°) = 4.5 / 0.866 = 5.2 м.
5. Добавляем свесы: Карнизный свес 0.5 м, фронтонный 0.5 м. Длина ската с учетом свеса = 5.2 + 0.5 = 5.7 м. Ширина ската = 12 + 0.5 + 0.5 = 13 м.
6. Площадь одного ската: 5.7 * 13 = 74.1 м².
7. Общая площадь: 74.1 * 2 = 148.2 м².
8. Закупка материалов: Добавляем 10% на обрезку: 148.2 * 1.1 = 163 м² металлочерепицы.

Такой расчет позволяет точно заказать материалы и спланировать бюджет.
