Уклон четырехскатной крыши: нормы, расчет и выбор угла наклона

Вы когда-нибудь замечали, почему домики в альпийских деревнях имеют почти вертикальные скаты, а фермерские амбары на равнинах - едва заметный наклон? Ответ кроется не в эстетике, а в физике и климате. Угол наклона четырехскатной крыши определяет, выдержит ли она снеговую нагрузку, не протечет ли при ливне и сколько денег вы потратите на материалы.

Многие строители берут угол «на глаз» или копируют соседский дом. Это ошибка. Неправильный уклон приводит к скоплению снега, разрушению стропил и постоянному ремонту. В этой статье мы разберем, какой угол выбрать именно для вашего региона, как рассчитать высоту конька и какие ошибки чаще всего допускают новички.

Зачем вообще нужен уклон?

Уклон крыши - это не просто геометрия. Это инструмент борьбы с природой. Основная задача наклона - обеспечить самоочищение поверхности от осадков. Если вода стоит на крыше, она проникает в микропоры материала, замерзает зимой, расширяется и разрушает покрытие изнутри.

Второй фактор - ветровая нагрузка. Плоская крыша работает как парус. При сильном порыве ветра ее может сорвать вместе со стропилами. Крутая же крыша рассекает ветер, но создает другую проблему: она требует больше материалов и сложнее в монтаже.

Третий момент - использование чердачного пространства. Если вы планируете жилой мансардный этаж, угол наклона напрямую влияет на удобство жизни внутри. Слишком пологая крыша сделает потолок низкими стенами, слишком крутая - уйдет в воздух бесполезным объемом.

Оптимальные углы для разных типов кровли

Не существует универсального угла. Каждый кровельный материал имеет свои технические ограничения. Производители указывают минимальный угол в инструкции, ниже которого гарантировать герметичность они не могут.

Для классической четырехскатной крыши (вальмовой или полувальмовой) золотой серединой считается угол от 30 до 45 градусов. Это компромисс между снеговым сбросом, ветровой устойчивостью и стоимостью конструкции.

Как климат влияет на выбор угла?

Россия - страна контрастов. То, что идеально работает в Сочи, приведет к катастрофе в Новосибирске или Мурманске. Вам нужно учитывать два главных показателя: снеговую и ветровую нагрузку.

Снеговая нагрузка. В регионах с обильными снегопадами (Сибирь, Урал, Северо-Запад) угол должен быть большим - от 45 до 60 градусов. Скрутой скат снег не задерживается, он соскальзывает вниз. Если сделать угол меньше 30°, снег будет накапливаться, создавая давление до 200 кг на квадратный метр. Это может сломать стропила.

Ветровая нагрузка. На побережьях Черного моря, Балтики или в степных районах Кубани ветер дует сильнее. Здесь выгоднее делать пологие крыши с углом 15-30 градусов. Они меньше сопротивляются ветру, их сложнее сорвать. Однако здесь нужно тщательно следить за герметичностью швов, так как ветер может загонять дождь под края покрытия.

Чтобы узнать точную нагрузку для вашего населенного пункта, посмотрите карту районирования по снеговой нагрузке в актуальной редакции СП 20.13330.2016 «Нагрузки и воздействия». Там указаны нормативные значения для каждого региона.

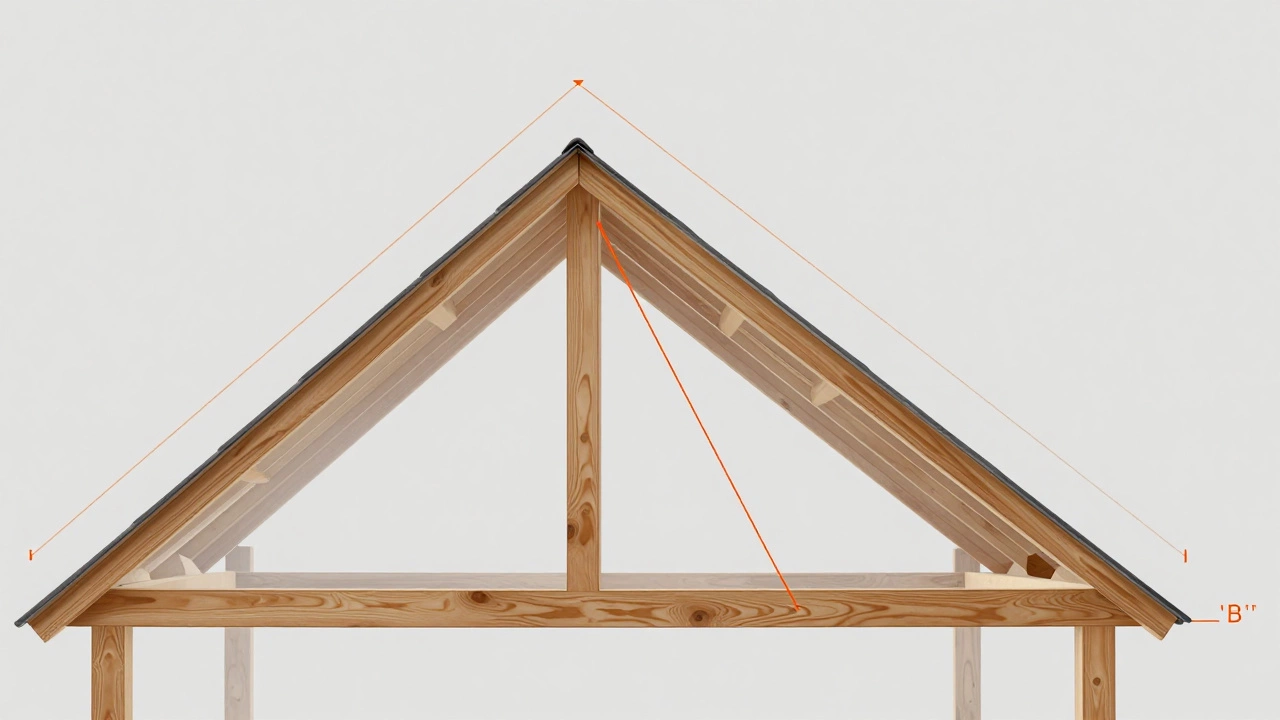

Расчет высоты конька и параметров стропил

Когда вы определились с желаемым углом, пора переходить к математике. От угла зависит высота конька, длина стропил и площадь кровли. Ошибка в расчетах приведет к тому, что купленных материалов не хватит, или они останутся лишними.

Допустим, ширина дома (расстояние между наружными стенами) составляет 10 метров. Для четырехскатной крыши проекция ската на землю обычно немного меньше ширины стены из-за наличия вальм, но для простого расчета примем половину ширины дома за основание треугольника. То есть основание = 5 метров.

Используем тригонометрию. Высота конька (H) рассчитывается по формуле:
H = L × tan(α)
где L - половина ширины дома (5 м), α - выбранный угол наклона.

• При угле 30°: H = 5 × 0.577 ≈ 2.89 метра.
• При угле 45°: H = 5 × 1.0 ≈ 5.0 метров.
• При угле 60°: H = 5 × 1.732 ≈ 8.66 метра.

Обратите внимание: при увеличении угла с 30 до 45 градусов высота крыши возрастает почти вдвое. Это значит, что вам понадобится более высокий фундамент цокольного этажа, больше бруса для мауэрлата и длинных стропил.

Длина самого стропила (L_str) находится через косинус:
L_str = L / cos(α)
При угле 30° длина стропила будет около 5.77 метров. При 45° - 7.07 метров. Всегда добавляйте 30-50 см на свесы карнизов.

Особенности вальмовой и полувальмовой конструкций

Четырехскатная крыша бывает двух основных видов: вальмовая (все четыре ската треугольной или трапециевидной формы) и полувальмовая (два ската в виде трапеций, два - в виде треугольников).

Вальмовая крыша выглядит солидно, но сложнее в монтаже. У нее нет фронтонов, поэтому вся нагрузка ложится на диагональные стропила. Эти стропила длиннее обычных и требуют установки дополнительных опор (бабок или стоек), иначе они провиснут под весом снега. Минимальный угол для вальмовой крыши редко делают меньше 20°, иначе конструкция теряет жесткость.

Полувальмовая крыша проще в исполнении. Она сочетает преимущества двускатной крыши (простота стропильной системы) и вальмовой (аэродинамика). Верхняя часть фронтона остается открытой, что позволяет установить окно или вентиляцию. Для таких крыш оптимальный угол тот же - 30-45 градусов.

Типичные ошибки при строительстве

Даже опытные бригады иногда совершают одни и те же ошибки. Вот список того, чего точно стоит избегать:

1. Разница высот скатов. Если левый скат имеет уклон 35°, а правый - 38°, вода будет скапливаться в центре, образуя лужи. Разница в высоте конька не должна превышать 1-2 мм на весь периметр. Используйте лазерный нивелир при разметке.
2. Игнорирование снеговых завес. На крутых крышах (>45°) снег срывается пластами. Это опасно для людей и машин внизу. Обязательно устанавливайте снегозадержатели по всей длине нижнего ряда.
3. Недостаточное сечение стропил. Чем круче крыша, тем больше боковая нагрузка от ветра. Но чем положе крыша, тем больше нагрузка от снега. Не экономьте на древесине. Для шага стропил 60 см и длины до 6 метров используйте доску 50×150 мм или 50×200 мм из хвойных пород первого сорта.
4. Отсутствие вентиляции. Под любым углом нужна вентиляционный зазор между утеплителем и гидроизоляцией. Без него конденсат будет гнить обрешетку и снижать теплоизоляционные свойства минваты.

Как проверить правильность уклона своими руками?

Если у вас нет профессиональных инструментов, можно использовать простой метод с уровнем и линейкой. Возьмите строительный уровень длиной 1 метр. Положите его горизонтально на стропило или временную опору. Измерьте расстояние от верхнего края уровня до поверхности ската в точке конца уровня. Это катет противолежащего угла.

Формула проста: тангенс угла = (высота подъема / длина уровня). Например, если при длине уровня 1 м высота подъема составила 0.57 м, то tan(α) = 0.57. По таблицам Брадиса или калькулятору это соответствует углу примерно 30 градусов.

Также существуют электронные уклономеры (инклинометры), которые крепятся на стропило и показывают угол в градусах или процентах. Они стоят недорого и значительно экономят время.
